全自動軟化水設備

一、產品概述
全自動軟化水設備是適合于中國使用條件的高效、節能型全自動軟化水設備。全自動軟化水設備罐體材質多樣：玻璃鋼、碳鋼襯塑、不銹鋼，并可根據用戶的需要靈活設計。廣泛應用于蒸汽鍋爐、熱水鍋爐,換熱裝置、中央空調系統及優質生活水等。
全自動軟化水設備工作原理:
水的硬度主要是由其中的陽離子：鈣（Ca2+）、鎂(Mg2+)離子構成的。當含有硬度離子的原水通過交換器樹脂層時，水中的鈣、鎂離子與樹脂內的鈉離子發生置換，樹脂吸附了鈣、鎂離子而鈉離子進入水中，這樣從交換器內流出的水就是去掉了硬度離子的軟化水。隨著交換過程的不斷進行，樹脂中Na+全部被置出來后就失去了交換功能，此時必須使用Nacl溶液對樹脂進行再生，將樹脂吸附的Ca2+、Mg2+置換下來，樹脂重新吸附了鈉離子，恢復了軟化交換能力。
進水口工作壓力：0.2Mpa—0.6Mpa
工作溫度：2℃--50℃
出水硬度：≤0.03 mmoI/L
使用電源：220V/50Hz AC
布置形式：單罐或多罐并聯
再生方式：順流再生或逆流再生
操作程序：自動程序控制
使用樹脂：001×7 強酸性陽離子交換樹脂
我公司將為用戶提供完善的技術服務。

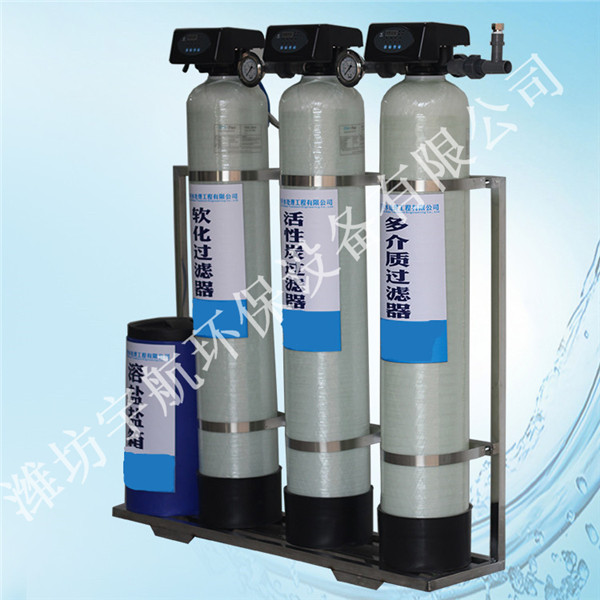

全自動軟化水設備產品結構：
1.   控制閥：閥體材質為高強度輕質耐腐蝕工程塑料、無鉛黃銅。
2.   抗腐蝕罐體：罐體材質為玻璃鋼（可選用碳鋼或不銹鋼襯塑罐體），罐體防腐、耐壓，使用壽命長。
3.   均勻布水系統：采用射流式布水，樹脂有效交換容量得以充分發揮，用鹽控制精確，無須鹽泵。
4.   高性能樹脂：選用強酸性陽離子交換樹脂，破損率低，粒度均勻，提高離子交換率。
全自動軟化水設備選型表：
用戶選型需要提供的參數
1、單位小時產水量（單位：m3/h）
2、原水來源及其總硬度、總堿度、總含鹽量
3、出水硬度要求（單位：mmol/L）
4、進水壓力（單位：MPa），最佳在0.25-0.35之間
5、日用水量（m3）

型號	流量 T/H	罐體尺寸 (mm)	樹脂量 L	鹽箱 L	外接管徑 (寸)	安裝空間 長*寬*高	運行 模式
FKCS-0.5-T/M	0.5	200*1150	25	60	3/4	1*0.8*2	單閥 單罐 系統 T為 時間 型控 制M 為流 量型 控制
FKCS-1-T/M	1	250*1400	50	60	3/4	1.5*1*2
FKCS-2-T/M	2	300*1350	75	100	1	1.5*1*2
FKCS-3-T/M	3	350*1650	100	100	1	1.5*1*2
FKCS-4-T/M	4	400*1650	150	200	1	1.5*1*2
FKCS-6-T/M	6	500*1750	250	200	1.5	2*1*2
FKCS-8-T/M	8	600*1900	350	350	1.5	2*1.2*1.5
FKCS-10-T/M	10	750*1950	500	500	1.5	2.5*1.5*2.5
FKCS-16-T/M	16	900*1900	900	1000	2	2.5*1.5*2.5
FKCS-20-T/M	20	1000*2400	950	1000	2	2.5*1.5*2.5
FKCS-35-T/M	35	1200*2400	1200	2000	3	3*2*3
FKCS-50-T/M	50	1500*2400	1900	2000	3	3*2*3
FKCS-0.5SE	0.5	200*1150*2	50	60	3/4	1*0.8*2	單閥 雙罐 一用 一備 連續 供水 系統
FKCS-1/SE	1	250*1400*2	100	60	3/4	1.5*1*2
FKCS-2/SE	2	300*1350*2	150	100	1	1.5*1*2
FKCS-3/SE	3	350*1650*2	200	200	1	1.5*1*2
FKCS-4/SE	4	400*1650*2	300	200	1	1.5*1*2
FKCS-6/SE	6	500*1750*2	500	350	1.5	2*1.5*2.5
FKCS-8/SE	8	600*1900*2	700	500	1.5	2.5*1.5*2.5
FKCS-10/SA	10	750*1950*2	1000	1000	1.5	2.5*1.5*2.5	雙閥 雙罐 一用 一備 系統
FKCS-16/SA	16	900*1900*2	1800	2000	2	3*2*2.5
FKCS-20/SA	20	1000*2400*2	1900	2000	2	3*2*2.5
FKCS-35/SA	35	1200*2400*2	2400	2000	2	3*2*2.5
FKCS-50/SA	50	1500*2400*2	3800	2000	3	3*2*2.5




二、工作流程圖


三、工作系統說明
系統1
單流量計程序控制，即時或延時再生系統。
延時再生：單罐、單流量計系統。當流量計回零時，裝置仍保持在供水服務狀態，直至2.00am裝置將自動啟動再生。
即時再生：單罐、單流量計。當流量計回零時，裝置立即還原再生。
系統2
兩流量計互鎖程序控制系統。
兩罐兩流量計互鎖系統。兩罐同時供水服務，當兩流量計中一個回零時，此罐開始再生。另一罐仍保持供水服務，直至回零后，再等第一罐再生完畢（即使這一罐流量計也已回零），這一罐才開始再生。當用水需求量大時可多個系統并聯工作。
系統3
單流量計先后再生控制系統
兩罐、單流量計。兩罐同時供水工作，當流量計回零時，主罐開始再生。一旦主罐返回服務
供水狀態，副罐開始再生。當用水需求量大時可多個系統并聯工作。
系統4
單流量計交替再生控制系統
兩罐、單流量計，交替工作，交替再生系統，一罐供水服務，另一罐備用。當流量計回零后，供水服務開始再生，備用罐開始供水服務，循環往復，一備一用。當用水需求量大時可多個系統并聯工作。
系統5（NT 控制器）
多流量計多用一備再生控制系統（最多可控制4 個閥門）
多罐、多流量計，多用一備交替再生系統，多罐供水服務一罐備用。當流量計回零后，供水服務開始再生，備用罐開始供水服務，循環往復。
四、設備的安裝和運行
一、一般要求
a、 水器應安裝在牢固的水泥平臺上，附近應設有排水溝；
b、 鹽罐的安放應靠近樹脂罐，并盡量縮短吸鹽管的長度；
c、 環境溫度不能低于2℃或高于50℃；
d、 軟水器與加熱設備直接相連時，應保持3 米以上的管段并安裝單向閥；
e、 要便于再生劑的補充；
f、 設備附近應當留有操作及維修空間。

二、控制器安裝與樹脂裝填
a、 裝填前應將升降管（帶下布水器）放入樹脂罐中央低于罐口0.5mm 處截斷并導角（此時應用膠帶封住升降管口，防止樹脂進入升降管）；
b、 將樹脂沿升降管周圍空隙投入樹脂罐，并使之在罐底鋪平；
c、 將處理好的樹脂按照規定的裝填量沿升降管周圍投入樹脂罐。
d、 上述操作應使升降管始終保持在樹脂罐口的中央位置。
e、 取下升降管的封口膠帶。
f、 安裝上布水器后，將控制器承插口對正升降管，小心地沿順時針方向轉動控制閥，（注意：安裝控制閥過程中，一定要確保升降管插入閥體）直至控制閥旋緊在罐體接口上。
三、管道連接
a、 道的連接請參照當地施工規范的有關內容；
b、 按照控制器口徑連接進出水管；（原水供水管道不得小于進水管徑以確保足夠流量）
c、 進出水管應裝有手動閥門，進出水管之間應裝有旁通閥，出水管節門前應安裝有取樣閥，進水管建議安裝Y 型過濾器；防止管道內污物堵塞閥體造成設備無法正常運行。在多個系統并聯時注意進出水管路的同程。
d、 盡量縮短排水管的連接長度，減少彎度，控制閥距排水溝距離不超過6 米；
e、 排水管與排水道連接時，必須使排水管與排水道的水面距離保持一定的空間，防止污水可能被虹吸返回軟水器；
f、 排水管道中不得安裝各類閥門；
g、 鹽水管連接一定要保持良好的密封性，否則會影響軟水器的再生效果；
h、 各種管道都必須設獨立支架，不允許將管道的重力、應力傳給控制閥。
四、電氣連接
a、 控制器的電氣參數應與電源一致；
b、 將插頭插入與之相配的插座；
c、 電源插座不應受附近開關的控制。
五、設備試運行
a、 慢地打開進水閥門至1/4 開啟處（注意：閥門開啟過快樹脂將會流失），此時可以聽到空氣從排水管排出的聲音；
b、 待空氣排凈后，全部開啟進水閥；
c、 用桶或水管向儲鹽罐內加水（僅在設備投入運行時操作），并按要求加入再生用大粒鹽；（禁用：細鹽、碘鹽）
d、 接通電源，旋轉手動再生旋鈕，啟動一次再生；
e、 自動再生完成后，從取樣閥放取水樣進行水質分析，合格后即可投入使用；按照操作要求設定時間或流量的再生周期。
六、設備的安裝見附圖

七、控制器選型和調試
控制閥型號：時間控制、流量控制型。
時間控制：是根據小時產量和周期制水量來設定再生周期，一般適合于用水量比較穩定的場合。
流量控制：是根據周期制水量來啟動再生程序，設備運行時由專用流量計統計總產水量，當總產水量達到設定的周期制水量時，控制器啟動再生程序進行自動再生，設備的再生與運行時間無關，一般適合于用水量不穩定，連續用水等的場合。
